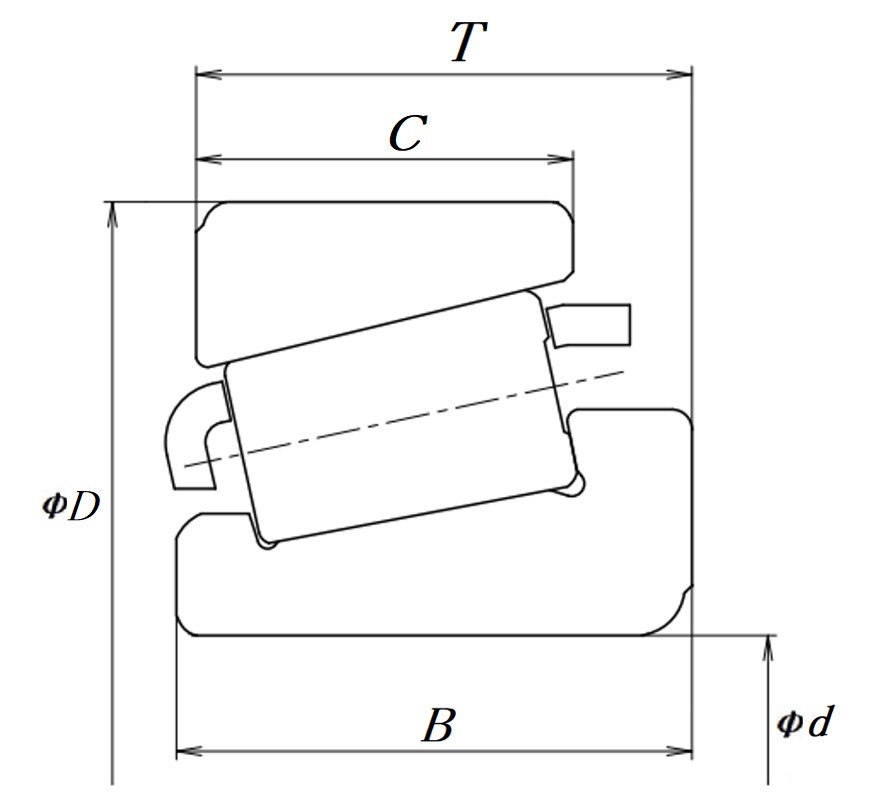

参考図
呼び番号 HC17887/31
諸元データ（主要寸法など）
| ストックNo | 70085 |
|---|---|
| d(mm) | 45.23 |
| D(mm) | 79.985 |
| B(mm) | 20.638 |
| C(mm) | 15.08 |
| T(mm) | 19.842 |
| 基本定格荷重 : Cr(kN) | |
| 基本定格荷重 : C0r(kN) |
取付け関係寸法
参考
| (参考)質量(kg) | 0.407 |
|---|
2025/02/23
